橡胶瓣止回阀

技术参数

产品型号:H44X

公称通径:DN50mm-DN600mm

公称压力:PN1.0MPa-1.6MPa

适用介质:水、油品

适用温度:0℃-80℃

阀体材质:铸铁、球墨铸铁

连接方式:法兰连接

设计标准:GB/T12221

长度标准:GB/T9113、JB/T79

试验标准:JB/T9092、GB/T13927

产品详情

产品概述

      橡胶瓣止回阀又称橡胶瓣逆止阀,主要由阀体、阀盖及阀瓣三种主要零件组成。其中橡胶瓣由钢板作承压件及强化尼龙布做衬底,外层采用热硫化整体包胶技术制成,阀座采用陶瓷喷涂工艺使阀门的寿命更长。该阀采用全流域设计,具有水头损失小,不易堆积杂物,维修简便等特性,该阀主要适用于给排水系统。


主要零件材料

零件名称

阀体

阀盖

阀瓣

材料

铸铁

铸铁

钢材+强化尼龙布


主要性能规范

型 号

公称压力PN(MPa)

密封试验压力(MPa)

壳体试验压力(MPa)

工作压力(MPa)

介质保温

H44X-10

1.0

1.1

1.5

1.0

0-80℃

H44X-16

1.6

1.76

2.4


1.6

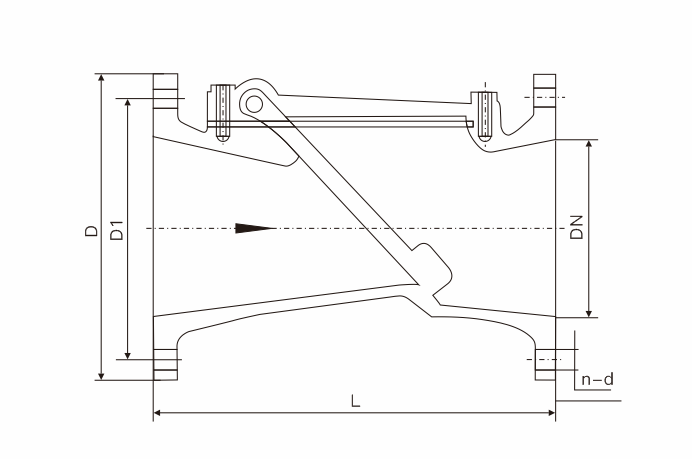

主要外形尺寸

型 号

DN

L

D

D1

dn

n

H44X-10/16

50

203

165

125

17.5

4

65

216

185

145

17.5

4

80

241

200

160

17.5

8

100

292

220

180

17.5

8

150

356

285

240

22

8

200

495

240

295

22

8

250

622

395

350

22

12

300

698

445

400

22

12

350

787

505

460

22

16

400

914

565

515

22

16

450

978

615

565

26

20

500

978

670

620

26

20

600

1295

780

725

30

20
