技术参数

产品型号：Q41F
公称通径： DN15～DN300
适用温度： -20℃～220℃
阀体材质：碳钢
阀杆材质：不锈钢
阀球材质：不锈钢
密封圈： 15%GF+PTFE

产品详情

产品特征

1.两片式结构、承载防喷阀杆，全通径设计，减少流体阻力。

  2.不锈钢阀球，减轻部件的磨损，延长了使用寿命。聚四氟乙烯阀座，可调整填料螺母。
  3.两片式结构易于维修，PTFE阀座与PTEF填料杆，在拆卸阀帽总装件后，能够迅速地进行维修。轻微的阀座磨损可以通过拆卸层叠进行修补。
  4.多重实心阀帽，锥形PTFE阀杆密封或石墨填料。
  5.两片式自定位填料法兰和压盖。

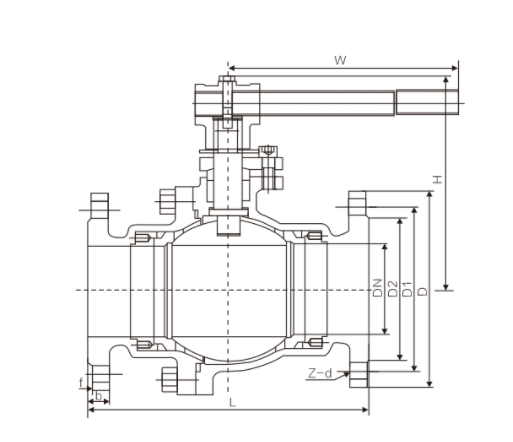

主要外形连接尺寸

公称通径	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
Wt（kg）	2.5	3	5	7	15	19	19	33	58	93	160
