技术参数

公称通径： DN15～DN250
适用温度： -20℃～220℃
阀体材质：不锈钢
球体材质：不锈钢
密封圈： 15%GF+PTFE
过滤网： 304不锈钢
O型圈： EPDM三元乙丙橡胶

产品详情

技术标准

  1.两片式结构、承载防喷阀杆，全通径设计，减少流体阻力。
  2.不锈钢阀杆保证工作不会受到高压力流体产生的侧面推力的影响。
  3.不锈钢阀球，减轻部件的磨损，延长了使用寿命。聚四氟乙烯阀座，可调整填料螺母。
  4.两片式结构易于维修，PTFE阀座与PTFE填料杆，在拆卸阀帽总装件后，能够迅速地进行维修。
  5.多重实心阀帽，圆锥形PTFE填料可调
  6.止推片防止磨损，减少扭矩，提供二重阀杆密封
  7.自锁压盖螺母可调填料，包括防护金属填密垫圈

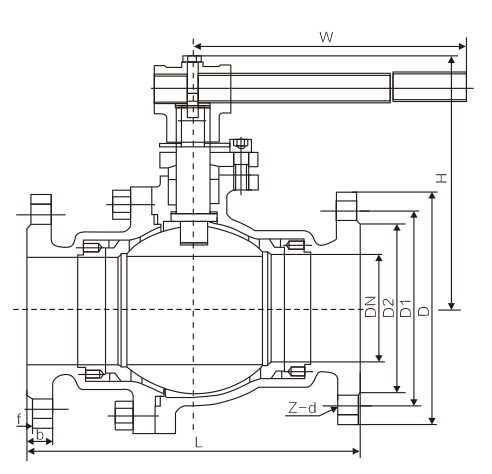

不锈钢浮动球阀(图1)

主要外形尺寸

公称通径 DN	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
WT（kg）	2.5	3	5	7	15	19	19	33	58	93	160
