产品型号:ZMAN、ZJHN
公称通径:DN25~300mm
压力范围:PN1.6~6.4MPa
温度范围:-40℃~+450℃
法兰尺寸:GB/T9113.2-2000
阀体形式:双座直通式
阀门材质:WCBZG230-450、ZG1Cr18Ni9Ti
阀芯材质:1Cr18Ni9Ti(304)或司钛莱合金堆焊
密封填料:V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管
产品概述
气动薄膜双座调节阀是由多弹簧气动薄膜执行机构和直通双导向式双座阀组成,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确等特点,以压缩空气传动阀杆阀芯达到对流量介质的控制调节,可实现对工艺管路流体介质的自动调节控制,适用于对泄露量要求不严格,阀前后压差较大的干净介质场合。广泛应用于石油、化工、制药、冶金、电站等工业控制领域,主要控制气体、液体、蒸汽等介质。

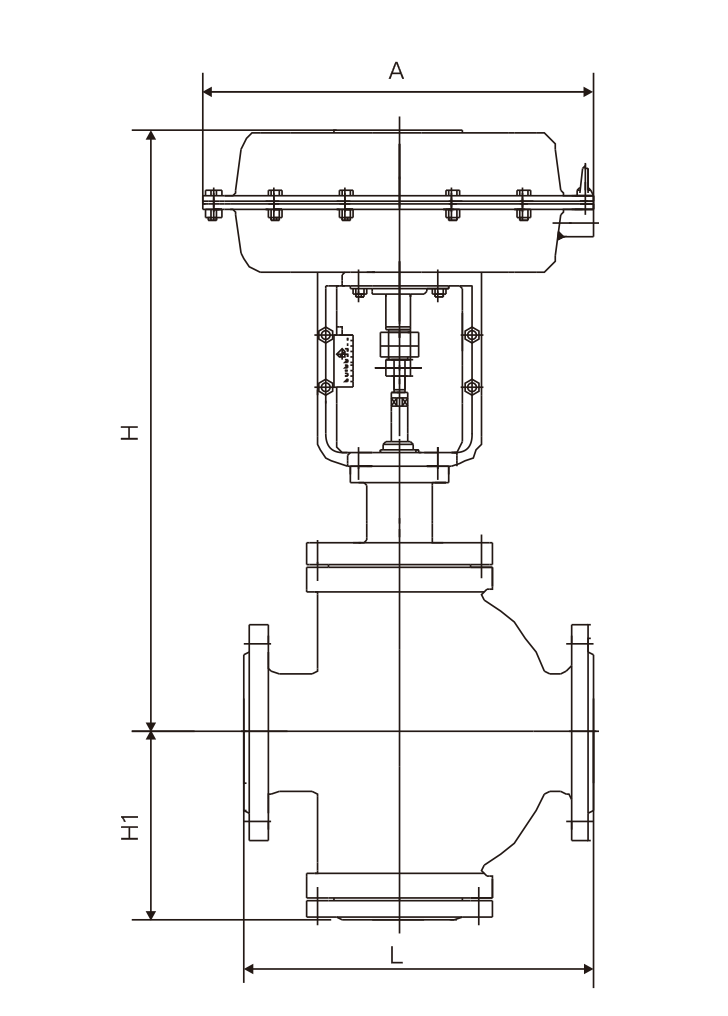

主要连接尺寸
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
A |
280 |
308 |
395 |
500 |
||||||||
L |
PN16 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
210 |
222 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
610 |
||
H1 |
PN16 |
91 |
108 |
118 |
135 |
150 |
185 |
202 |
225 |
303 |
340 |
|
PN40 |
91 |
108 |
118 |
135 |
150 |
185 |
202 |
225 |
303 |
340 |
||
PN64 |
120 |
132 |
137 |
159 |
179 |
205 |
253 |
266 |
288 |
376 |
||
H |
普通型 |
PN16 |
376 |
420 |
420 |
420 |
580 |
580 |
610 |
730 |
800 |
800 |
PN40 |
376 |
420 |
420 |
420 |
580 |
580 |
610 |
730 |
800 |
800 |
||
PN64 |
395 |
445 |
445 |
445 |
595 |
595 |
650 |
780 |
850 |
850 |
||
H2 |
-100℃ |
500 |
600 |
700 |
||||||||
-200℃ |
700 |
800 |
900 |
|||||||||
-250℃ |
900 |
1000 |
1100 |
|||||||||
重量(Kg) |
普通型 |
PN16 |
23 |
24 |
29 |
32 |
58 |
70 |
85 |
135 |
165 |
220 |
PN40 |
23 |
24 |
29 |
32 |
58 |
70 |
87 |
138 |
172 |
230 |
||
PN64 |
26 |
27 |
35 |
40 |
75 |
90 |
102 |
155 |
200 |
320 |
