自力式压差平衡阀

技术参数

产品型号:ZYC

公称通径:DN15-125mm

公称压力:PN1.6MPa

适用温度:0~100℃

阀体材质: 铸铁、铸钢

适用介质:水、油等非腐蚀性液体

压差控制范围:10~30KPa

法兰标准:GB/T 17241.6、GB/T 9113

试验标准:GB/T 13927、API598

产品详情

产品概述

       自力式压差控制阀是一种自动恒定压差的水力工况平衡用阀,应用于集中拱热、中央空调等水系统中,有利于被控系统各用户和末端装置的自主调节。尤其适用于分户计量供暖系统和变流量空调系统。保证系统基本不变,降低噪音,平衡阻力,消除热网和水力失调。


产品特点

      1、适用于需要进行流量控制的水系统中,尤其适合于供热,空调等非腐蚀性液体介质的流量控制。

      2、安装在水系统中,经运行前的一次调节,即可使系统流量自动恒定在要求的设定值。

      3、能自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”

      4、提高供热,空调的室温合格率。


主要技术参数

公称压力 公称通径 适用介质 适用温度 压差控制范围 法兰标准 试验标准
1.6MPa 15~125mm 水、油等非腐蚀性液体 0~100℃ 定压差型 10KPa、20KPa、30KPa GB/T 17241.6 GB/T 9113 GB/T 13927 API598


主要零件材料

零件名称 阀体、阀盖 阀杆 阀瓣 膜片
材料 灰铸铁、铸钢 不锈钢 铸铜 丁腈橡胶

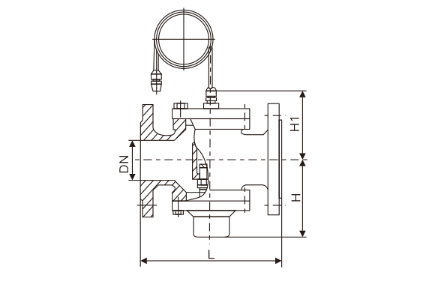

自力式压差控制阀(图1)


主要外形连接尺寸

DN 15 20 25 32 40 50 65 80 100 125
连接方式 螺纹 法兰
L 110 110 115 130 200 215 230 275 290 310
H(mm) 定压差型 95 110 130 140 190 205 240 300 350 380
流量m3/h 0.2-1 0.3-1.5 0.5-2 1-4 1.5-6 2-8 3-12 5-20 10-30 15-45
