产品型号:VA7010
公称通径:DN15~25mm
公称压力:PN1.6MPa
适用介质:冷水、热水
适用介质温度:2~95℃
适用环境温度:0~65℃
连接方式:内螺纹
产品概述
电动二通截止阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。驱动器由单向磁滞同步电机驱动,阀门弹簧复位。驱动器与阀体采用螺套联接方式,可以在阀门安装之后,再安装驱动器,现场装配,接线灵活、方便。产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
产品特点
1、阀体黄铜锻造,不锈钢杆及弹簧,体积小,耐腐蚀。
2、阀芯结构优化,在不减少Kv值的情况下,允许压差大。
3、驱动器与阀体分离,可快速拆装。
4、驱动器有可供系统调试和维修时作用的手动操作杆。

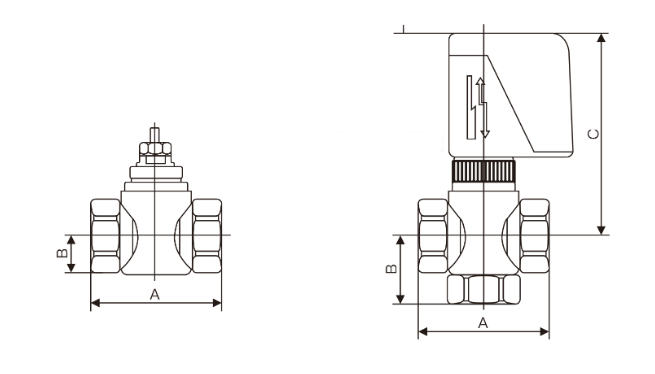

主要外形连接尺寸
PN1.6MPa | ||||||
尺寸mm | 二通 | 三通 | ||||
15 | 20 | 25 | 15 | 20 | 25 | |
A | 58 | 67 | 90 | 58 | 67 | 90 |
B | 14.5 | 19 | 24 | 29 | 34 | 38 |
C | 100 | 104.5 | 109.5 | 101 | 106 | 110 |
